REMOVAL
PROCEDURE
1. REMOVE REAR NO. 2 SEAT ASSEMBLY
(a) Remove the rear No. 2 seat assembly (See page
).
2. REMOVE REAR NO. 1 FLOOR STEP COVER (w/ Rear No. 2 Seat)
3. REMOVE QUARTER SCUFF PLATE LH (w/ Rear No. 2 Seat)
4. REMOVE QUARTER SCUFF PLATE RH (w/ Rear No. 2 Seat)
5. REMOVE REAR DOOR SCUFF PLATE LH
6. REMOVE REAR DOOR SCUFF PLATE RH
7. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH
8. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP RH
9. REMOVE NO. 1 LUGGAGE COMPARTMENT TRIM COVER (w/o Deck Board)
10. REMOVE NO. 1 DECK BOARD SUB-ASSEMBLY (w/o Deck Board)
11. REMOVE NO. 2 LUGGAGE COMPARTMENT TRIM COVER (w/ Deck Board, w/o Rear No. 2 Seat)
12. REMOVE NO. 2 DECK BOARD SUB-ASSEMBLY (w/o Deck Board)
13. REMOVE REAR NO. 2 FLOOR BOARD ASSEMBLY (w/ Deck Board)
14. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH (w/ Deck Board)
15. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH (w/ Deck Board)
16. REMOVE DECK BOARD ASSEMBLY (w/ Deck Board)
17. REMOVE INNER FLOOR SIDE RAIL SUB-ASSEMBLY (w/ Deck Board)
18. REMOVE REAR FLOOR MAT REAR SUPPORT PLATE
19. REMOVE REAR FLOOR CARPET ASSEMBLY (w/ Deck Board)
(a) Detach the 4 claws and remove the rear floor carpet.
20. REMOVE REAR FLOOR CARPET ASSEMBLY (w/o Deck Board)
21. REMOVE REAR FLOOR PAD (w/o Deck Board)
(a) Remove the rear floor pad.
22. REMOVE REAR NO. 1 SEAT OUTER LAP BELT ANCHOR COVER
23. REMOVE NO. 1 LUGGAGE COMPARTMENT TRIM HOOK
24. REMOVE FRONT DECK SIDE TRIM COVER LH
25. REMOVE FRONT DECK SIDE TRIM COVER RH
26. REMOVE NO. 1 LUGGAGE COMPARTMENT TRIM COVER
27. REMOVE DECK TRIM SIDE PANEL ASSEMBLY LH
28. REMOVE DECK TRIM SIDE PANEL ASSEMBLY RH
29. REMOVE INDOOR NO. 2 ELECTRICAL KEY ANTENNA ASSEMBLY
(a) Fold back the front floor carpet assembly.
(b) Disconnect the connector. |
|

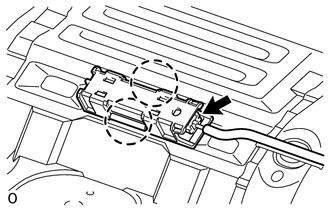

(c) Detach the 2 claws and remove the indoor No. 2 electrical key antenna.
Push Switch / Key Unlock Warning Switch Malfunction (B2780)
DESCRIPTION
This DTC is stored if the transponder key ECU assembly does not detect that the
unlock warning switch assembly is on even when the ignition switch is ON. Under
normal conditions, the unlock warning switch assembly is on when the ignition switc ...
