INSTALLATION
PROCEDURE
1. INSTALL INDOOR NO. 2 ELECTRICAL KEY ANTENNA ASSEMBLY
|

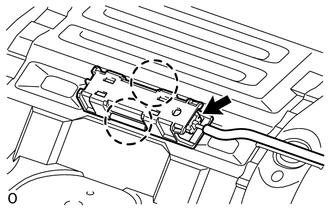

(a) Attach the 2 claws to install the indoor No. 2 electrical key antenna. |
|
(b) Connect the connector.
(c) Install the front floor carpet assembly.
2. INSTALL DECK TRIM SIDE PANEL ASSEMBLY RH
3. INSTALL DECK TRIM SIDE PANEL ASSEMBLY LH
4. INSTALL NO. 1 LUGGAGE COMPARTMENT TRIM COVER
5. INSTALL FRONT DECK SIDE TRIM COVER LH
6. INSTALL FRONT DECK SIDE TRIM COVER RH
7. INSTALL NO. 1 LUGGAGE COMPARTMENT TRIM HOOK
8. INSTALL REAR NO. 1 SEAT OUTER LAP BELT ANCHOR COVER
9. INSTALL REAR FLOOR PAD (w/o Deck Board)
(a) Install the rear floor pad.
10. INSTALL REAR FLOOR CARPET ASSEMBLY (w/o Deck Board)
11. INSTALL REAR FLOOR CARPET ASSEMBLY
(a) Attach the 4 claws to install the rear floor carpet.
12. INSTALL REAR FLOOR MAT REAR SUPPORT PLATE
13. INSTALL INNER FLOOR SIDE RAIL SUB-ASSEMBLY (w/ Deck Board)
14. INSTALL DECK BOARD ASSEMBLY (w/ Deck Board)
15. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH (w/ Deck Board)
16. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH (w/ Deck Board)
17. INSTALL REAR NO. 2 FLOOR BOARD ASSEMBLY (w/ Deck Board)
18. INSTALL NO. 2 DECK BOARD SUB-ASSEMBLY (w/o Deck Board)
19. INSTALL NO. 2 LUGGAGE COMPARTMENT TRIM COVER (w/ Deck Board, w/o Rear No. 2 Seat)
20. INSTALL NO. 1 DECK BOARD SUB-ASSEMBLY (w/o Deck Board)
21. INSTALL NO. 1 LUGGAGE COMPARTMENT TRIM COVER (w/o Deck Board)
22. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH
23. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH
24. INSTALL REAR DOOR SCUFF PLATE LH
25. INSTALL REAR DOOR SCUFF PLATE RH
26. INSTALL QUARTER SCUFF PLATE LH (w/ Rear No. 2 Seat)
27. INSTALL QUARTER SCUFF PLATE RH (w/ Rear No. 2 Seat)
28. INSTALL REAR NO. 1 FLOOR STEP COVER (w/ Rear No. 2 Seat)
29. INSTALL REAR NO. 2 SEAT ASSEMBLY (w/ Rear No. 2 Seat)
(a) Install the rear No. 2 seat assembly (See page
).
RemovalRemoval
REMOVAL
PROCEDURE
1. REMOVE SPIRAL CABLE SUB-ASSEMBLY
(a) Remove the spiral cable sub-assembly (See page
).
2. REMOVE WINDSHIELD WIPER SWITCH ASSEMBLY
3. REMOVE HEADLIGHT DIMMER SWITCH ASSEMBLY
(a) Disconnect the connector.
...
Short in Telephone Antenna Circuit (B1573,B15CB)
DESCRIPTION
This DTC is stored when the DCM (Telematics Transceiver) detects an open or a
short in the telephone and GPS antenna circuit. The DCM (Telematics Transceiver)
sends and receives signals at a radio frequency of between 824 and 894 MHz or 1850
...
