REMOVAL
CAUTION / NOTICE / HINT
HINT:
PROCEDURE
1. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH LH
2. REMOVE NO. 2 DOOR INSIDE HANDLE BEZEL LH
3. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH
4. REMOVE FRONT DOOR INNER GLASS WEATHERSTRIP LH

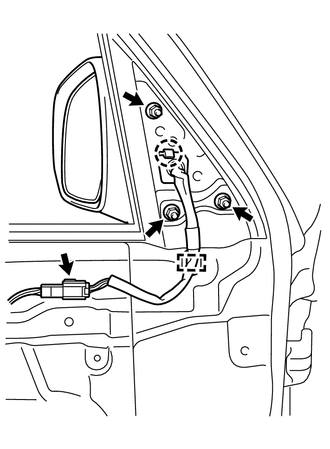

5. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY LH
|
(a) Disconnect the connector. |
|
(b) Detach the clamp to remove the 3 nuts.
(c) Detach the claw to remove the outer rear view mirror assembly LH.
Components
DisassemblyDisassembly
DISASSEMBLY
PROCEDURE
1. REMOVE SHIFT LEVER CAP
2. REMOVE POSITION INDICATOR HOUSING ASSEMBLY
(a) Detach the 4 claws and remove the floor shift position indicator
housing.
3. REMOVE INDICATOR LIGHT ...
Parking Brake Switch Circuit
DESCRIPTION
This circuit is from the parking brake switch assembly to the navigation receiver
assembly.
WIRING DIAGRAM
PROCEDURE
1.
CHECK VEHICLE SIGNAL (OPERATION CHECK)
(a) Display the "Vehicle Signal ...
